标准臭氧系统





  标准臭氧系统一般分为空气源系统和氧气源系统。

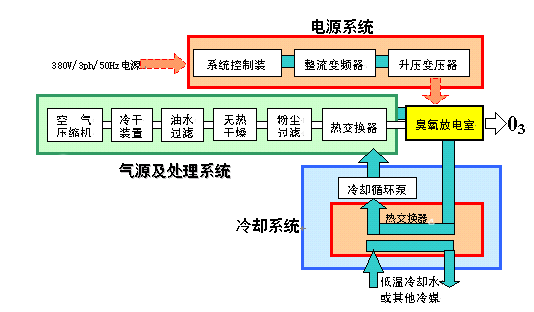

一、空气源系统如图:



空气源臭氧发生器系统

空气源臭氧发生器系统是指以空气为原料,经过多道工艺干燥处理后的空气送入臭氧合成系统产生臭氧的装置。

压缩机 → 冷凝器 → 贮气罐 → 水过滤器 → 油过滤器 → 冷干机

水过滤器 → 油过滤器 → 干燥机 → 粉尘过滤器 → 换热器 → 减压阀

流量计 → 臭氧合成



二、氧气源系统图:



1. 臭氧发生器富氧源系统( ups )是指空气经过压缩干燥处理后,经( VPS )富氧受压吸附产量一定纯度的氧气送入臭氧合成系统的装置。

压缩机 → 冷凝器 → 贮气罐 → 水过滤器 → 油过滤器 → 冷干机

水过滤器 → 油过滤器 → 富氧机 → 粉尘过滤器 → 换热器 → 减压阀

流量汁 → 臭氧合成

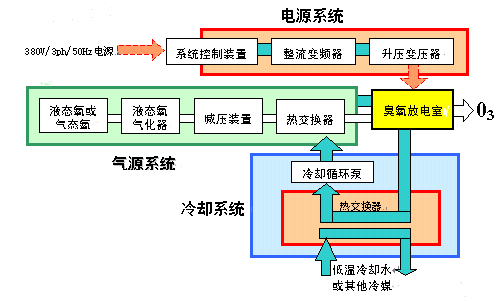

2. 臭氧发生器纯氧源系统:液态氧经汽化器汽化、气源处理系统处理后,送入臭氧合成系统的装置。

液氧贮罐 → 汽化器 → 减压阀 → 过滤器 → 流量计 → 臭氧合成
